フロンティアーズHK-500
沖縄の台風にも耐える強度の高い屋根材
ソーラーフィット対応品
製品の特徴
■ 風荷重( 負荷重) に対して優れた耐力を発揮します。
■ 馳部の仕上げは、簡単でしかも確実に強度が確保されます。
■ タイトフレームへの取り付けが容易です。
■ 馳仕上げ機「軽騎兵」は、その名の通り軽量で正確に動作します。
■ 施工性に優れています。
■ 馳部の嵌合リブは、変形防止・防音効果があります。
■ 馳仕上げ後の空気層は、水密性を高めます。
断面形状

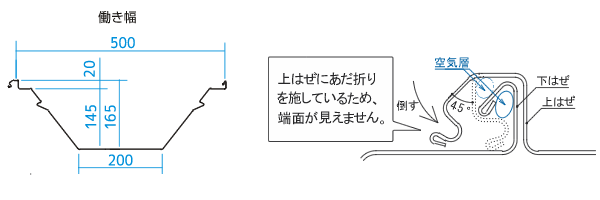

基本断面図
※溶融アルミニウムめっき鋼版(耐候用)につきましては、板厚表示方法が違いますので上記数値に0.9を乗じた数値を目安としてご使用下さい。
なお詳細につきましては弊社までお問合せ下さい。

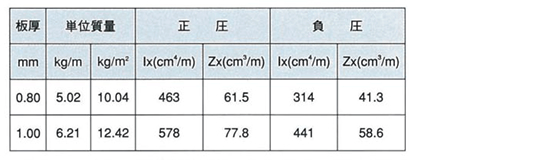

断面性能
| 板厚 | 単位重量 | 単位重量 | 正圧 | 正圧 | 負圧 | 負圧 |
|---|---|---|---|---|---|---|
| mm | kg/m | kg/㎠ | lx(cm4/m) | Zx(㎠/m) | lx(cm4/m) | Zx(㎠/m) |
| 0.80 | 5.02 | 10.04 | 463 | 61.5 | 314 | 41.3 |
| 1.00 | 6.21 | 12.42 | 578 | 77.8 | 441 | 58.6 |

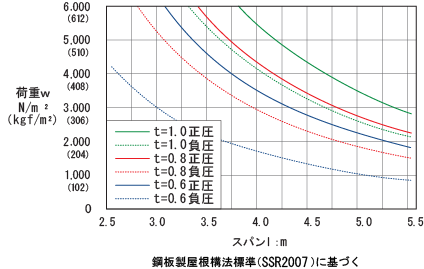

許容梁間(連続ばり)
ソーラーフィット(PV 取付金具)
軒出長さは、折板山高の5倍以下としてく
ださい。詳しくは「鋼板製屋根構法標準」※1
をご参照ください。※1 亜鉛鉄板会発行
