立平葺
シンプルなデザインで水密性に優れた屋根
製品の特徴
■平面から局面まで自由に対応
■さざ波加工により半径5mR 以上のアーチ屋根も対応可。
■優れた水密性(山高35mm)
■防水シールを入れることもできます

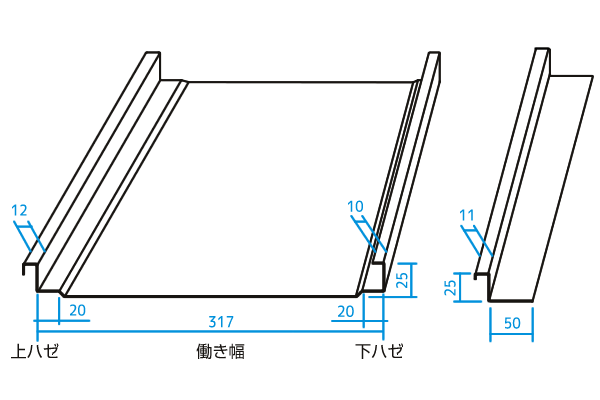

基本断面形状
断面性能表
| 板厚 | 単位重量 | 単位重量 | 断面係数 | 断面2次モーメント |
|---|---|---|---|---|
| mm | kg/m | kg/㎠ | lx(cm4/m) | Zx(㎠/m) |
| 0.40 | 1.57 | 4.36 | 1.69 | 5.21 |
| 0.50 | 1.93 | 5.36 | 2.11 | 6.53 |
製品仕様
| 勾配 | 5/100以上 |
|---|---|
| 自然曲率半径 | 5m以上 |
適応範囲
| 板厚/素材 | ガルバリウム鋼板 | GLカラー鋼板 | GLフッ素鋼板 |
|---|---|---|---|
| 0.35mm | 〇 | 〇 | 〇 |
| 0.40mm | 〇 | 〇 | 〇 |
| 0.50mm | 〇 | 〇 | 〇 |
※1.アーチ品はサザ波仕上げになります。
